20型ソケット(樹脂)
| 本体材質 | ポリアセタール（POM） |
|---|---|
| 使用流体 | 空気・水 |
| 耐圧力 | 1.0MPa（圧縮空気使用時） 0.3MPa（水使用時） |
| 使用温度範囲 | 0℃ 〜+60℃ |
回り込み解除用のタグ(非表示)
- 軽量化：65％軽量（金属製の1/3）当社比
- ワンタッチ機構（ｿｹｯﾄ）：プラグをソケットに差し込むだけ
- ロック機構(ｿｹｯﾄ)：接続後の不意による離脱防止
- 傷つけ防止
- 耐久性抜群：エンジニアリングプラスチックを使用
回り込み解除用のタグ(非表示)
オネジソケット
回り込み解除用のタグ(非表示)
| 型式 | ネジサイズ(T) | A | φB | φD | H | L | 重量(g) |
|---|---|---|---|---|---|---|---|
| RJS-2M | R 1/4 | 12.5 | 7.5 | 29 | 26 | 52 | 26 |
| RJS-3M | R 3/8 | 13.5 | 8 | 29 | 26 | 52.5 | 26 |
| RJS-4M | R 1/2 | 15.5 | 12 | 29 | 26 | 54.5 | 27 |
メネジソケット
回り込み解除用のタグ(非表示)
| 型式 | ネジサイズ(T) | A | φD | H | L | 重量(g) |
|---|---|---|---|---|---|---|
| RJS-2FF | G 1/4 | 16 | 29 | 26 | 48 | 28 |
| RJS-3F | Rc 3/8 | 20.5 | 29 | 26 | 53 | 31 |
RJS-2FFはG1/4のネジ奥にOリングを内蔵しています

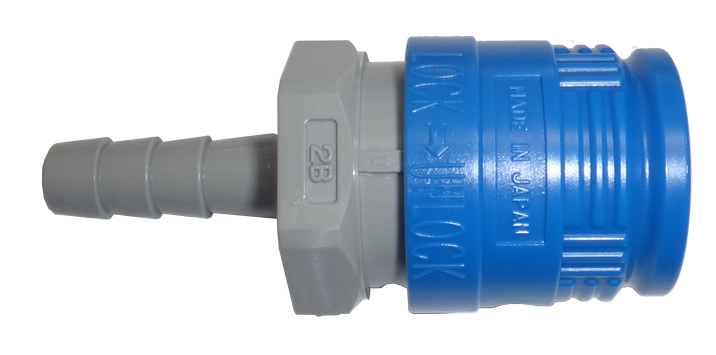

タケノコソケット
回り込み解除用のタグ(非表示)
| 型式 | ホースサイズ | A | φB | φC | φD | H | L | 重量(g) |
|---|---|---|---|---|---|---|---|---|
| RJS-2B | 1/4 | 26 | 5 | 9 | 29 | 26 | 66 | 27 |
| RJS-3B | 3/8 | 29 | 7.5 | 11 | 29 | 26 | 68 | 26 |
| RJS-4B | 1/2 | 31 | 9 | 15 | 29 | 26 | 70.5 | 28 |
RJS-2Bはタケノコ部に真鍮製インサートがついています
ナットソケット
回り込み解除用のタグ(非表示)
| 型式 | ホースサイズ | A | φB | φD | H1 | H2 | L | 重量(g) |
|---|---|---|---|---|---|---|---|---|
| RJS-50 | 5.0x8.0 | 16 | 4 | 29 | 19 | 19 | 55.5 | 28 |
| RJS-65 | 6.5x10.0 | 19.5 | 5.5 | 29 | 19 | 19 | 59 | 30 |
| RJS-70 | 7.0x10.5 | 19.5 | 5.5 | 29 | 19 | 19 | 59 | 30 |
| RJS-80 | 8.0x12.0 | 6.5 | 6.5 | 29 | 22 | 19 | 60 | 32 |
| RJS-85 | 8.5x12.5 | 6.5 | 6.5 | 29 | 22 | 19 | 60 | 32 |
