ボタン式パージソケット
| オネジソケット | メネジソケット | タケノコソケット |
| ナットソケット |
【特徴】
- ワンタッチ接続
- ボタンを押すだけで簡単分離
- パージ機能付。パージが完了するまで分離しませんので、不意分離でもプラグが飛び出しません
プラグをソケット側に少し押すことで分離します
| 本体材質 | アルミ、真鍮、エンプラ、鋼鉄 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| ゴム材質 | NBR |
| 使用温度範囲 | -5℃ 〜 +60℃ |
回り込み解除用のタグ(非表示)
回り込み解除用のタグ(非表示)
オネジソケット
回り込み解除用のタグ(非表示)
| 型式 | ネジサイズ(T) | A | φF | H | 重量(g) |
|---|---|---|---|---|---|
| BC-2M | R 1/4 | 83 | 8 | 19 | 154 |
| BC-3M | R 3/8 | 83 | 10 | 19 | 159 |
| BC-4M | R 1/2 | 85 | 13 | 23 | 176 |

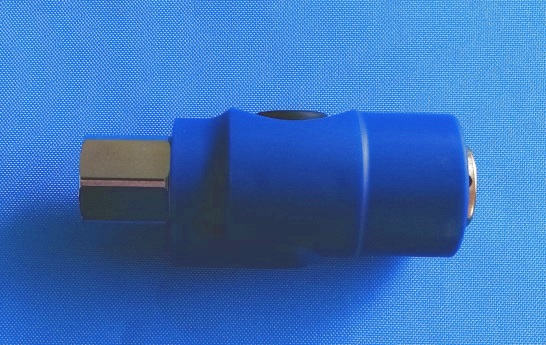

メネジソケット
回り込み解除用のタグ(非表示)
| 型式 | ネジサイズ(T) | A | H | 重量(g) |
|---|---|---|---|---|
| BC-2F | Rc 1/4 | 82 | 19 | 165 |
| BC-3F | Rc 3/8 | 83 | 21 | 168 |
| BC-4F | Rc 1/2 | 84 | 26 | 189 |
タケノコソケット
回り込み解除用のタグ(非表示)
| 型式 | ホースサイズ | A | φC | φF | H | 重量(g) |
|---|---|---|---|---|---|---|
| BC-2B | 1/4 | 94 | 9 | 5 | 19 | 154 |
| BC-3B | 3/8 | 96 | 11.3 | 7.5 | 19 | 156 |
| BC-4B | 1/2 | 99 | 15 | 9 | 19 | 168 |
ナットソケット
回り込み解除用のタグ(非表示)
| 型式 | ホースサイズ | A | φF | H1 | H2 | 重量(g) |
|---|---|---|---|---|---|---|
| BC-65 | 6.5×10.0 | 89 | 5.7 | 16 | 19 | 166 |
| BC-70 | 7.0×10.5 | 89 | 5.7 | 16 | 19 | 166 |
| BC-80 | 8.0×12.0 | 91.5 | 6.5 | 19 | 19 | 178 |
| BC-85 | 8.5×12.5 | 91.5 | 6.5 | 19 | 19 | 178 |
| BC-110 | 11.0×16.0 | 95.5 | 9.5 | 23 | 23 | 208 |
