HOME製品情報エアー用一般圧 (20型ソケット)ワンタッチソケット

製品一覧

ワンタッチソケット

プラグをソケットに押込むだけのワンタッチ操作で簡単、確実に接続できます。 工場内のエアー配管やエアー工具の接続において、汎用性に優れたソケットです。
ロータリー機能について：スイベル機能付なので、ホースのよじれを解消できます。

ワンタッチソケット一覧
回り込み解除用のタグ(非表示)
本体材質 鋼鉄
最高使用圧力 1.5MPa
耐圧力 2.0MPa
シール材質 ニトリルゴム
使用温度範囲 -20℃ 〜　+80℃
ワンタッチソケット 圧力一流量特製図
回り込み解除用のタグ(非表示)
常圧ワンタッチソケット 断面図
ワンタッチソケット 断面図
回り込み解除用のタグ(非表示)

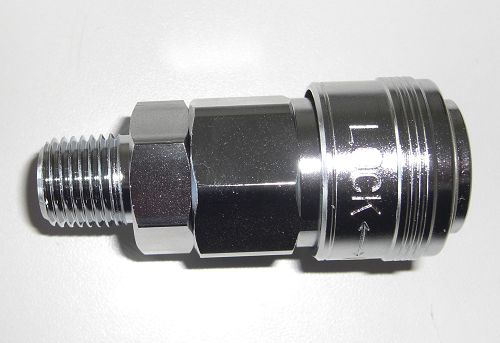

オネジソケット
オネジソケット 図面
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD φF H 重量(g)
21-SOM R 1/8 54 25 5 19 79
22-SOM R 1/4 58 25 7.5 19 85
23-SOM R 3/8 59 25 8 19 93
24-SOM R 1/2 59.5 25 13 21 100
オネジソケット
オネジソケット 図面
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD φF H 重量(g)
22-SOML R 1/4 58 26 7.5 19 88
23-SOML R 3/8 59 26 8 19 96
24-SOML R 1/2 59.5 26 13 21 103
回り込み解除用のタグ(非表示)
ページのトップへ戻る

　

　

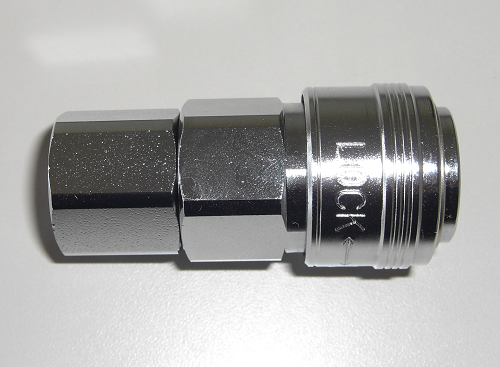

メネジソケット

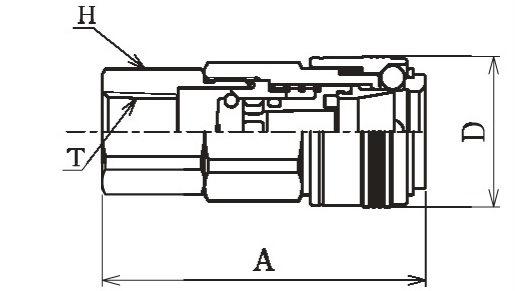

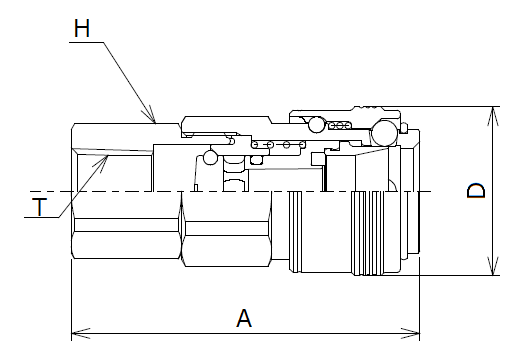

メネジソケット 図面
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD H 重量(g)
21-SOF Rc 1/8 52 25 19 91
22-SOF Rc 1/4 54 25 19 89
22-SOFF G 1/4 53 25 19 88
23-SOF Rc 3/8 58.5 25 21 100
24-SOF Rc 1/2 59 25 26 121

22-SOFFはネジの奥に平パッキンを内蔵しておりますので締め付けるだけでシールいたします

メネジソケット
メネジソケット 図面
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD H 重量(g)
22-SOFL Rc 1/4 54 26 19 92
23-SOFL Rc 3/8 58.5 26 21 103
24-SOFL Rc 1/2 59 26 26 124
回り込み解除用のタグ(非表示)
ページのトップへ戻る

　

　

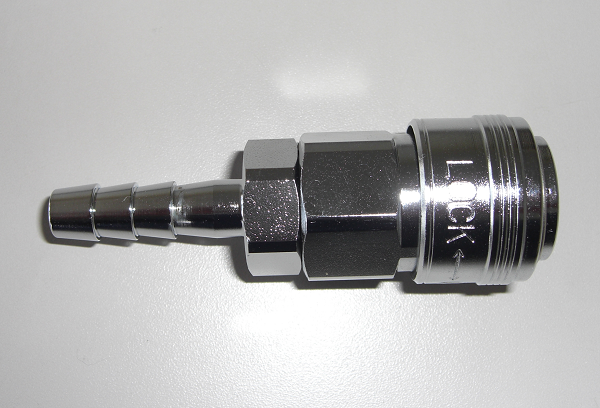

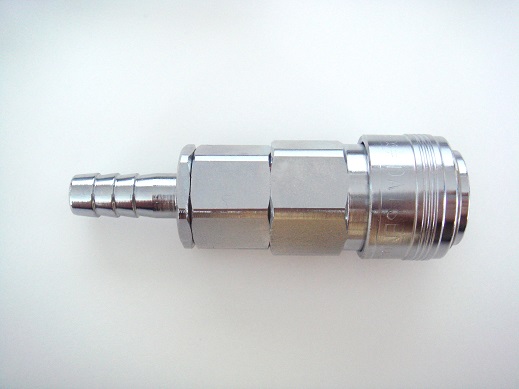

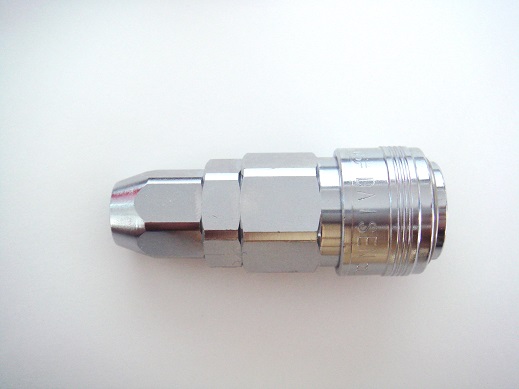

タケノコソケット

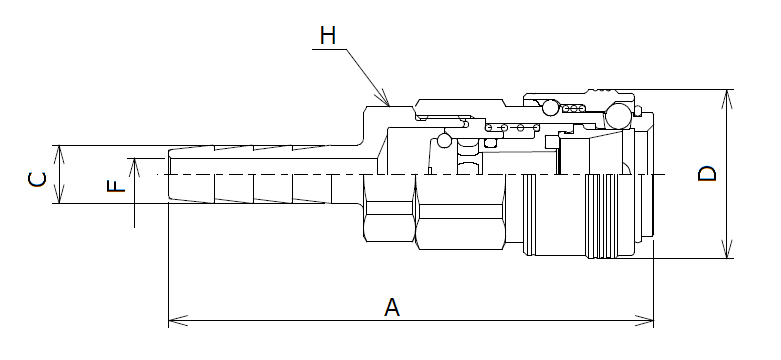

タケノコソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φC φD φF H 重量(g)
21-SOH 1/8" 64.5 7.5 25 4 19 83
22-SOH 1/4" 75.5 9 25 5 19 86
23-SOH 3/8" 79.5 11.3 25 7.5 19 90
24-SOH 1/2" 79.5 15 25 9 19 103

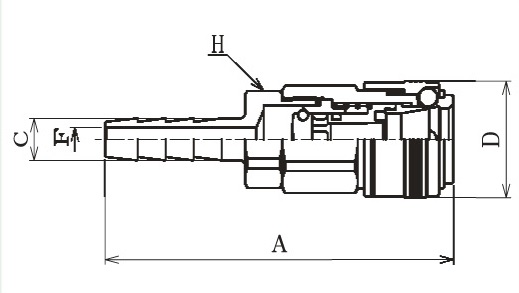

タケノコソケット
タケノコソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φC φD φF H 重量(g)
22-SOHL 1/4" 75.5 9 26 5 19 89
23-SOHL 3/8" 79.5 11.3 26 7.5 19 93
24-SOHL 1/2" 79.5 15 26 9 19 106
ロータリー機能付タケノコソケット
ロータリー機能付タケノコソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φC φD φF H 重量(g)
22-SOHR 1/4" 76 9 25 5 19 101
23-SOHR 3/8" 76 11.3 25 7.5 19 102
24-SOHR 1/2" 79 15 25 9 19 113
回り込み解除用のタグ(非表示)
ページのトップへ戻る

　

　

ナットソケット

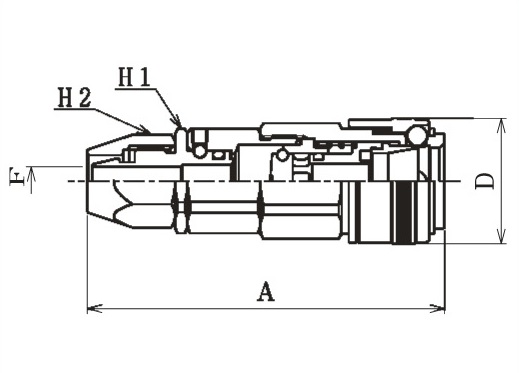

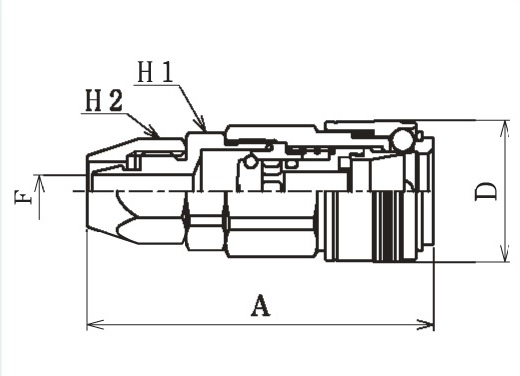

ナットソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φD φF H1 H2 重量(g)
50-SOC 5.0×8.0 59 25 4 19 14 89
65-SOC 6.5×10.0 61.5 25 5.7 19 16 95
70-SOC 7.0×10.5 61.5 25 5.7 19 19 94
80-SOC 8.0×12.0 64 25 6.5 19 19 107
85-SOC 8.5×12.5 64 25 6.5 19 19 106
110-SOC 11.0×16.0 69 25 9.5 21 23 136
ナットソケット
ナットソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φD φF H1 H2 重量(g)
50-SOCL 5.0×8.0 59 26 4 19 14 92
65-SOCL 6.5×10.0 61.5 26 5.7 19 16 98
70-SOCL 7.0×10.5 61.5 26 5.7 19 19 97
80-SOCL 8.0×12.0 64 26 6.5 19 19 110
85-SOCL 8.5×12.5 64 26 6.5 19 19 109
110-SOCL 11.0×16.0 69 26 9.5 21 23 139
ロータリー機能付ナットソケット
ロータリー機能付ナットソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φD φF H1 H2 重量(g)
50-SOR 5.0×8.0 69 26 4 19 14 111
65-SOR 6.5×10.0 71.5 26 5.7 19 16 116
70-SOR 7.0×10.5 71.5 26 5.7 19 16 115
80-SOR 8.0×12.0 74 26 6.5 19 19 129
85-SOR 8.5×12.5 74 26 6.5 19 19 128
110-SOR 11.0×16.0 83.5 26 9.5 21 23 167
ロック・ロータリー機能付ナットソケット
ロック・ロータリー機能付ナットソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φD φF H1 H2 重量(g)
50-SOL 5.0×8.0 69 26 4 19 14 111
65-SOL 6.5×10.0 71.5 26 5.7 19 16 116
70-SOL 7.0×10.5 71.5 26 5.7 19 16 115
80-SOL 8.0×12.0 74 26 6.5 19 19 129
85-SOL 8.5×12.5 74 26 6.5 19 19 128
110-SOL 11.0×16.0 83.5 26 9.5 21 23 167
回り込み解除用のタグ(非表示)
ページのトップへ戻る

　

　
